概述

GTXGN口固體絕緣金屬封閉開關設備是我公司在廣泛吸收國內外同類產品優點的基礎上研制開發的新型戶內成套開關設備，具有較高的技術性能指標，系三相交流50Hz，用于10KV電力系統中的戶內成套配電裝置，可作為接受和分配7.2-12kV的網絡電能，并能對電路實行控制，保護及監護之用。

●完全取消SF6氣體應用，環保產品。

●智能型、安全性環網開關設備。體積小、重量輕、安全、可靠。

●低溫寒冷地區應用：無氣體應用，無需考慮SF6氣體低溫運行問題。

●高原地區應用：無氣體應用，無需考慮氣箱內外壓差影響。

結構與特點

●取消SF6氣體應用，避免壓力氣箱設計。

●帶電部件全部密封（開關采用環氧樹脂套簡封裝，母線采用硅橡膠封裝），整體實現全絕緣全封閉結構，安全防護等級為IP67。

●強化相間隔離設計，分相絕緣避免了相間故障的可能性。

●模塊化拼接裝別勾，便于回路擴展單元調換方案更改。

●開關工作位置三相獨立可視。

●具有明確的環保、只能、安全、靈活性能。

●具有多種機械聯鎖功能，實現五防要求。

產品設計特點

●智能型電操模塊，帶通信接口，可實現與后臺的通信，滿足配網自動化的要求。

●強化相間隔離設計，分相絕緣避免了相間故障的可能性。

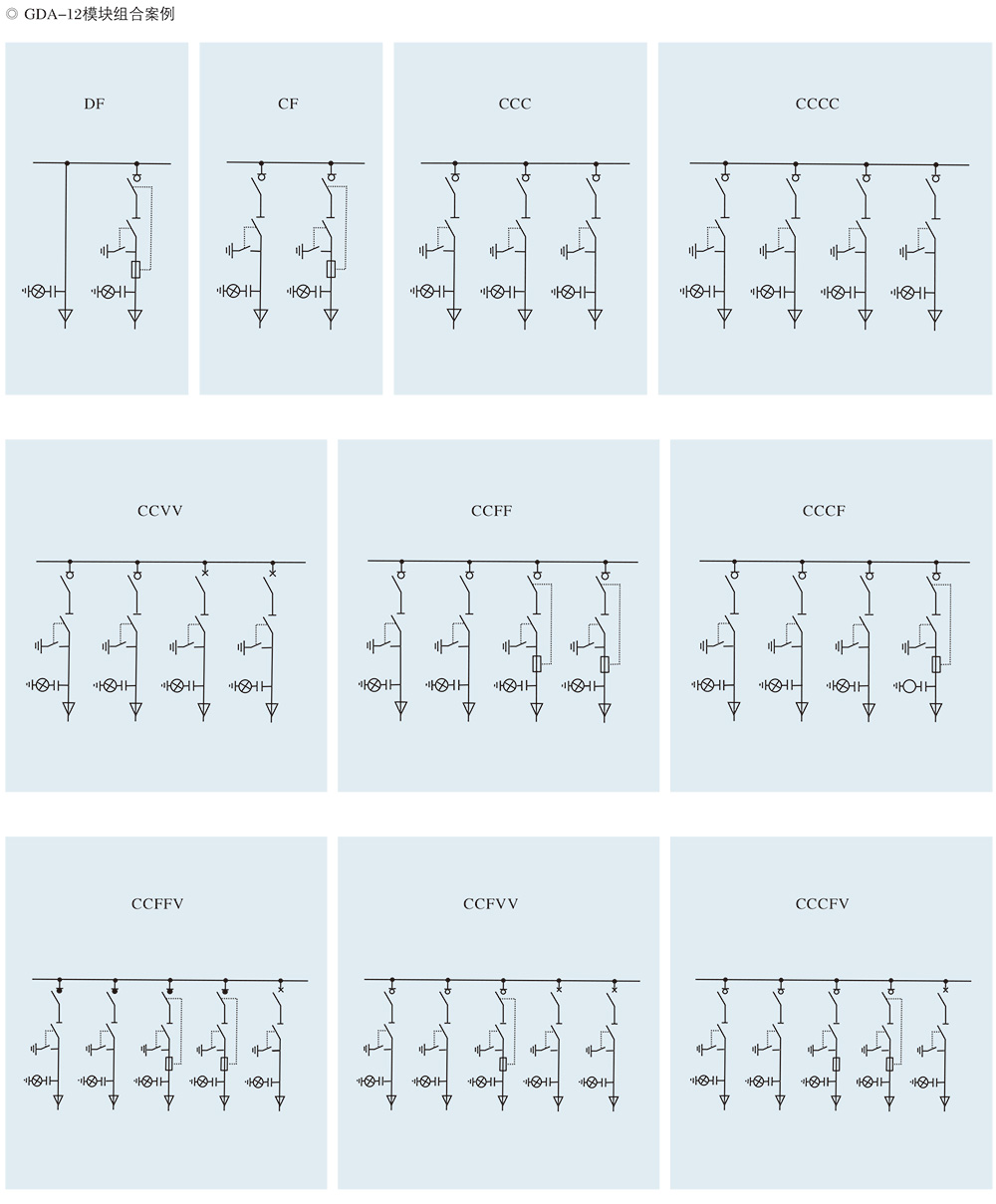

●模塊化拼裝結構，便于回路擴展單元調換方案更改。

●開關工作位置三相獨立可視。

●具有明確的環保、只能、安全、靈活性能。

●具有多種機械聯鎖功能，實現五防要求。

環保

●固體環網柜徹底排除了環網柜對SF6氣體的依賴，是完全意義上的環保產品。

●《京都定義書》明確規定SF6氣體為六種溫室氣體之一。

●SF6氣體分子地球溫暖化系數是CO2分子地球文暖化系數的2400~26000倍。

安全性

●固體環網柜完全取消SF6提起應用，從根本上杜絕由于漏氣引起的絕緣及滅弧能力減弱現象。

●固體環網柜開關單元采用強化美國GE環氧樹脂套簡進行外防護，絕緣套簡與真空開關單元之間填以柔性填充物。
相間隔離設計，故障只限與故障元件本身，故障不擴散，避免內部相間故障。絕緣套簡進一步加強保護，實現防爆性能。
固體環網柜采用真空滅弧，滅弧原理是利用電弧電流自然過零，真空介質使弧隙絕緣，電弧不再重燃從而熄滅電弧。真空滅弧決定了固體環網柜運行的安全性。
